Desain Konstruksi Baja Atap WF

Contoh Desain Konstruksi Baja Atap Limas / Kerucut dengan menggunakan WF ( Wide Flange ) yang telah kami kerjakan di Masjid Al-Munawaroh Palembang.  Dan diatasnya ada kubah masjid dengan diameter 5 meter.

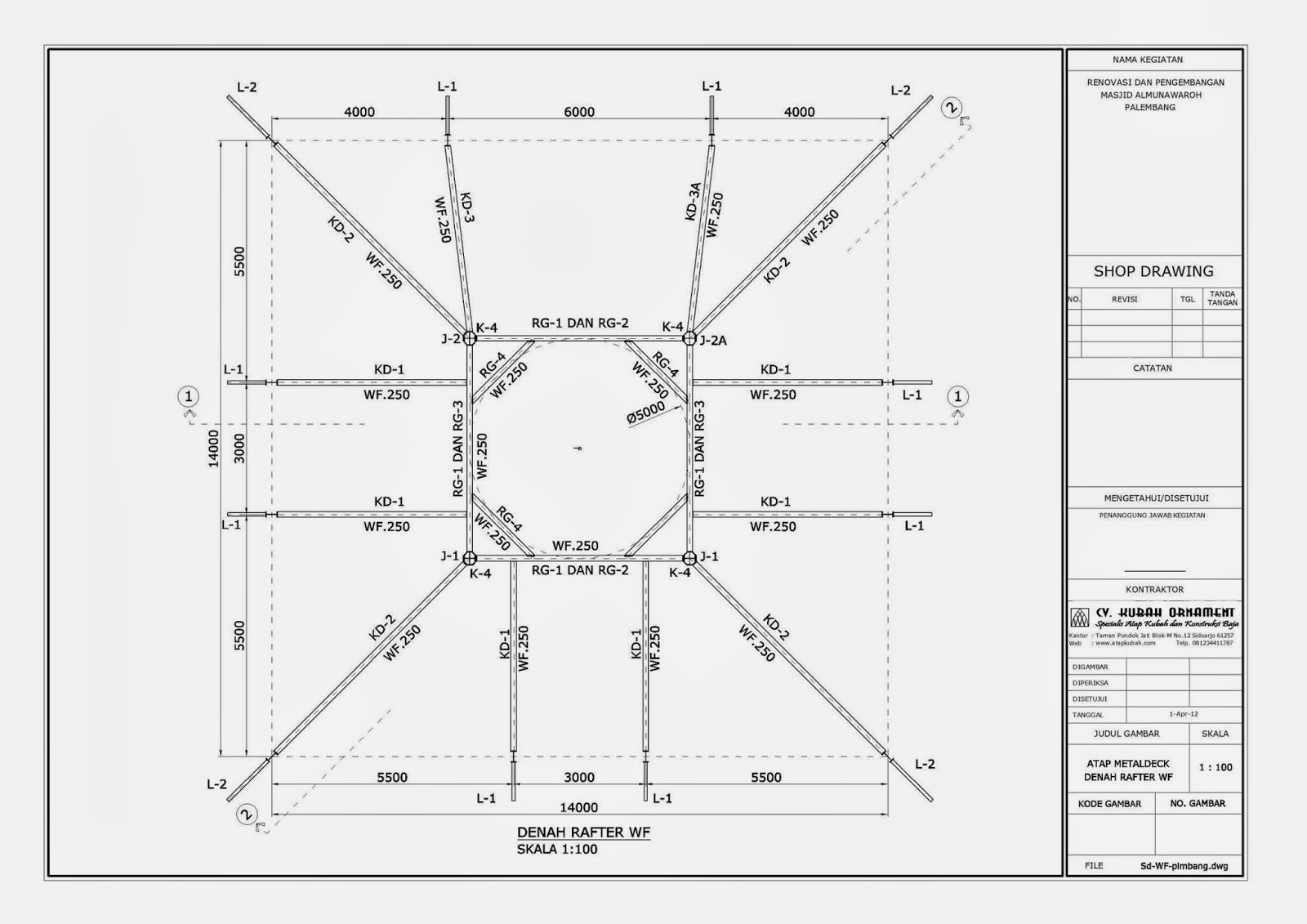

 Denah Kuda-kuda WF / Spandek / Rafter dengan ukuran 14 x 14 meter persegi *

 Potongan struktur atap konstruksi baja WF dari dua sisi *



 Denah Penempatan Kolom WF *

Denah Balok / Regel WF pada posisi atas untuk dudukan rangka kubah *

Denah Ikatan Angin yang dipasang di sisi atas sayap WF dan Besi beton dia.16mm dengan jarum keras M16 *

Denah Pemasangan Gording/ Purlin C.125x50x20x2,3 dan Trekstang RB 10 *

Denah Pemasangan Penutup Atap Metaldeck dan nok *

Detail Kuda-kuda WF/Rafter KD-1 *

Detail Kuda-kuda WF / Rafter KD-2 *

Detail Kuda-kuda WF / Rafter KD-3 *

Detail Konsol Rafter WF L-1, L-2 *

Detail Kolom WF K-1-2 *

Detail Kolom WF K-3

Detail Kolom WF K-4 *

Detail Balok WF / Regel RG-1, 5 *

Detail Balok WF / Regel RG-2, 3, 4 *

Detail Gording/Purlin C.125×2,3, Ikatan Angin RB 16  dan Trekstang RB 10 *

Detail Joint Rafter /plat segi delapan *
